Мнение: японская революция в микроэлектронике 08.12.2014 ZELENOGRAD.RU

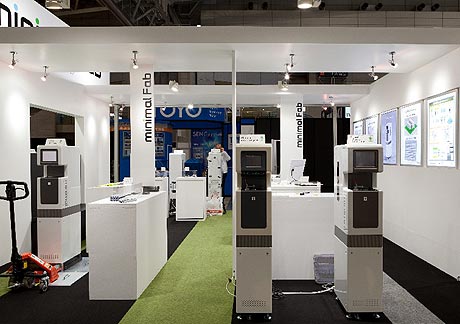

Компания MinimalFab, конечно из Японии, демонстрирует на выставке Semicon Japan 2014 линию, переворачивающую наши представления о производстве чипов. Вместо огромных чистых комнат и оборудования мега размеров, предлагаются минифабы для производства отдельных чипов, размером полдюйма.

фото: di-concept.com

Компания как стартап была организована четыре года назад. Прямо на выставке они за два дня без всяких чистых комнат развернули линию из 25 отдельных установок и сегодня в течение дня демонстрируют полный цикл создания К-МОП транзисторной структуры. Линия включает в себя все стандартные процессы: от нанесения фоторезистов, через фотолитографию и ионную имплантацию, до контроля функционирования. Кристаллы помещены в специальные вакуумноизолированные мини-контейнеры, что в итоге не требует специальных чистых комнат. Сейчас технология освоена для размеров 0,8 мкм, через два года ожидается, что это будет уже — 22 нм.

Небольшая производительность, мультитехнологичность, минимальная стоимость чипа (ориентировочная стоимость всего комплекта оборудования из 55 установок — 5 млн $), отсутствие чистых комнат и громадных затрат с этим связанных — как раз то, что нужно российскому рынку сегодня, да и завтра!

Автор — Анатолий Ковалёв, директор Зеленоградского нанотехнологического центра
